Le sujet proposé nous a également invité à réfléchir sur un moyen de fixer le store au mur, à l’aide d’un support. Nous avons donc choisi d’utiliser
un assemblage réalisé à partir d’une planche de bois (700 x 720) principale et de plusieurs autres petites planches.

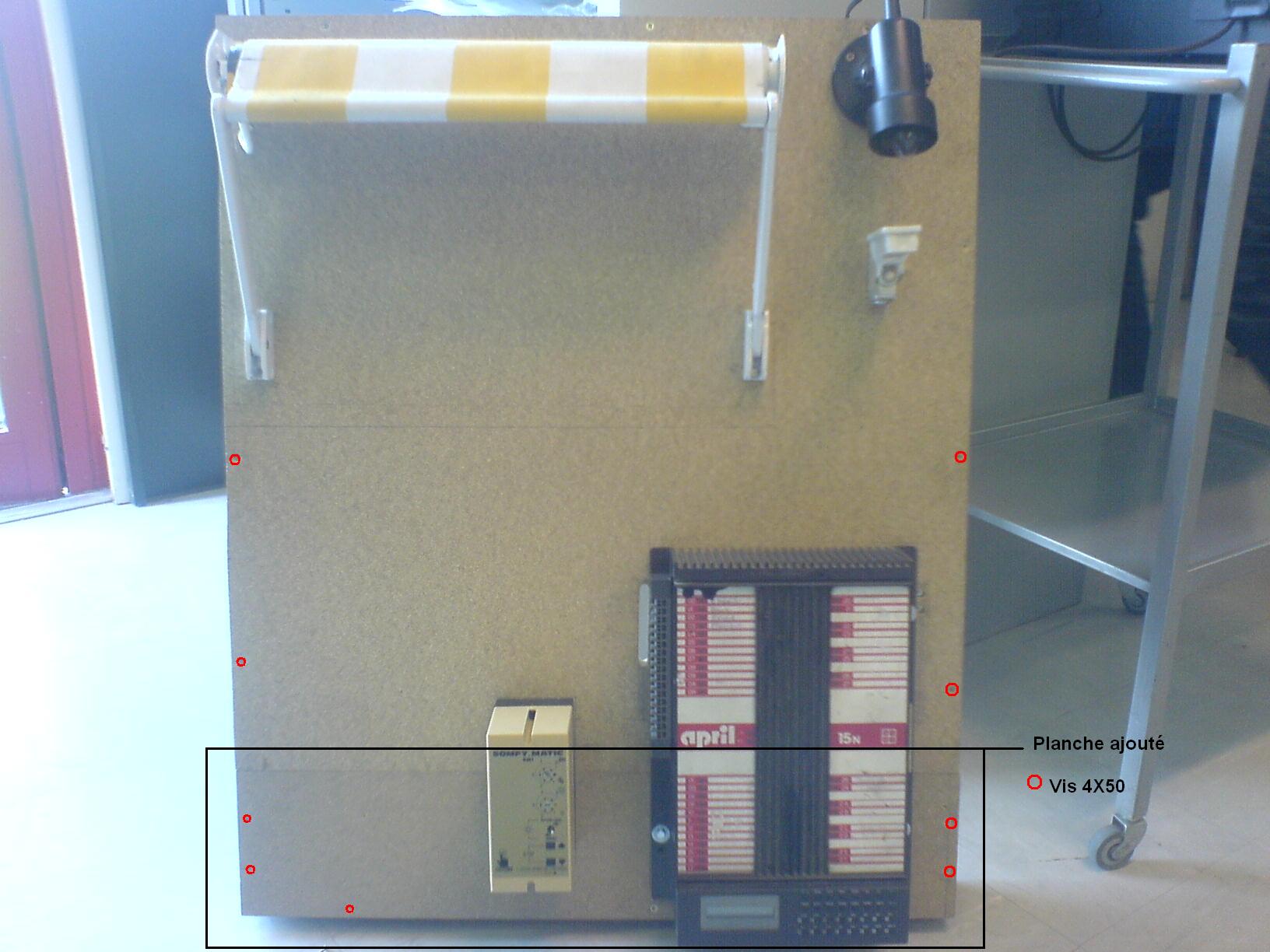

La planche principal n'étant pas assé grande il nous fallait lui rajouter un morceau, pour cela nous avons utiliser des vis a bois(assez longue
pour résister au poid : 4*50),que les agents
du lycée nous on fournit. De plus la planche étan 1 cm plus large que le rajou que on allez mettre , nous leur avons demander de couper se surplus déprécier.

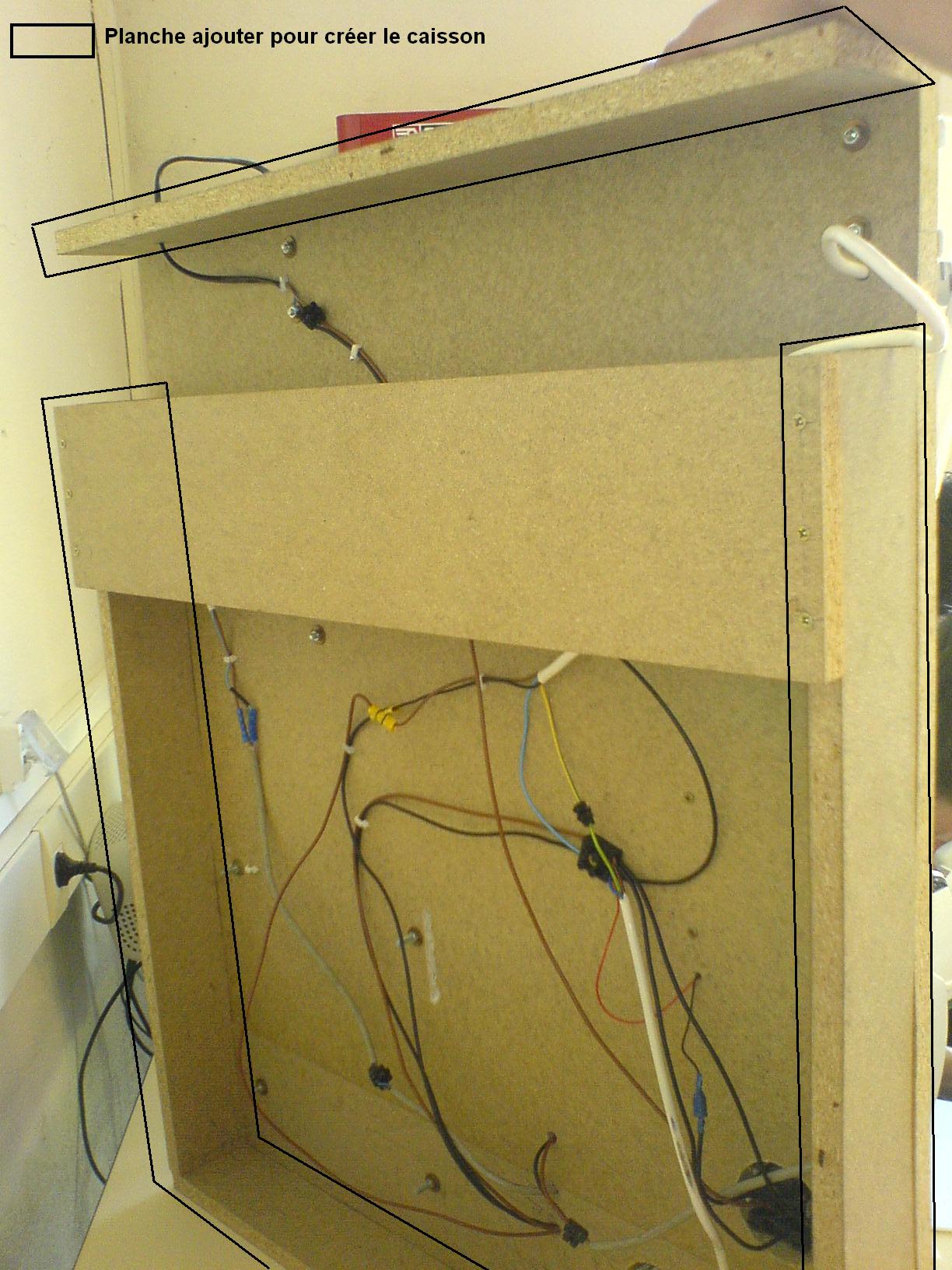

puis.nous avons assembler les pièces de bois (avec les visse)de manière à créer un caisson pour permettre au fils de passer proprement derriere
et cela sert aussi a bien tenir la planche rajouté.
tre support étant près, nous avons examiné le meilleur placement possible des composants afin d'obtenir un espace de travail optimal. Puis nous avons fixé les
pièces du store d’origine, les interrupteurs et l’automate PB 15. Nous avons percé les trous afin de passer proprement les fils au travers la plaque, d'autres
pour les interrupteurs.
Un problème s'est posé lors de l'intallation du venilateur et de l'anémomète car il fallait que celui ci tourne correctement,nous avons donc
surélevé le ventilateur(avec une pièce en bois que l'on nous a donné),et testé le systeme avant de le fixer.
Enfin nous avons cabler le store dans l'état initial de fonctionnement c'est a dire avec le microcontroleur.
Le temps nous manqué pour réaliser le cablage de l'automate pb15 et ainsi que pour mettre les fiches permettant de connecter l'automate LOGO
Nous n'avons pas pu non plus installer le commutateur servant a choisir quel automate pilote le store car l'autre groupe n'a pas définie
et commander celui ci.
Nous avons tout de meme "réservé " une place pour celui ci et pour l'installation des prises pour l'automates de plus on a
facilité le repérage des fils a l'arrière afin de mieux s'y retrouver pour cabler les automates restant .

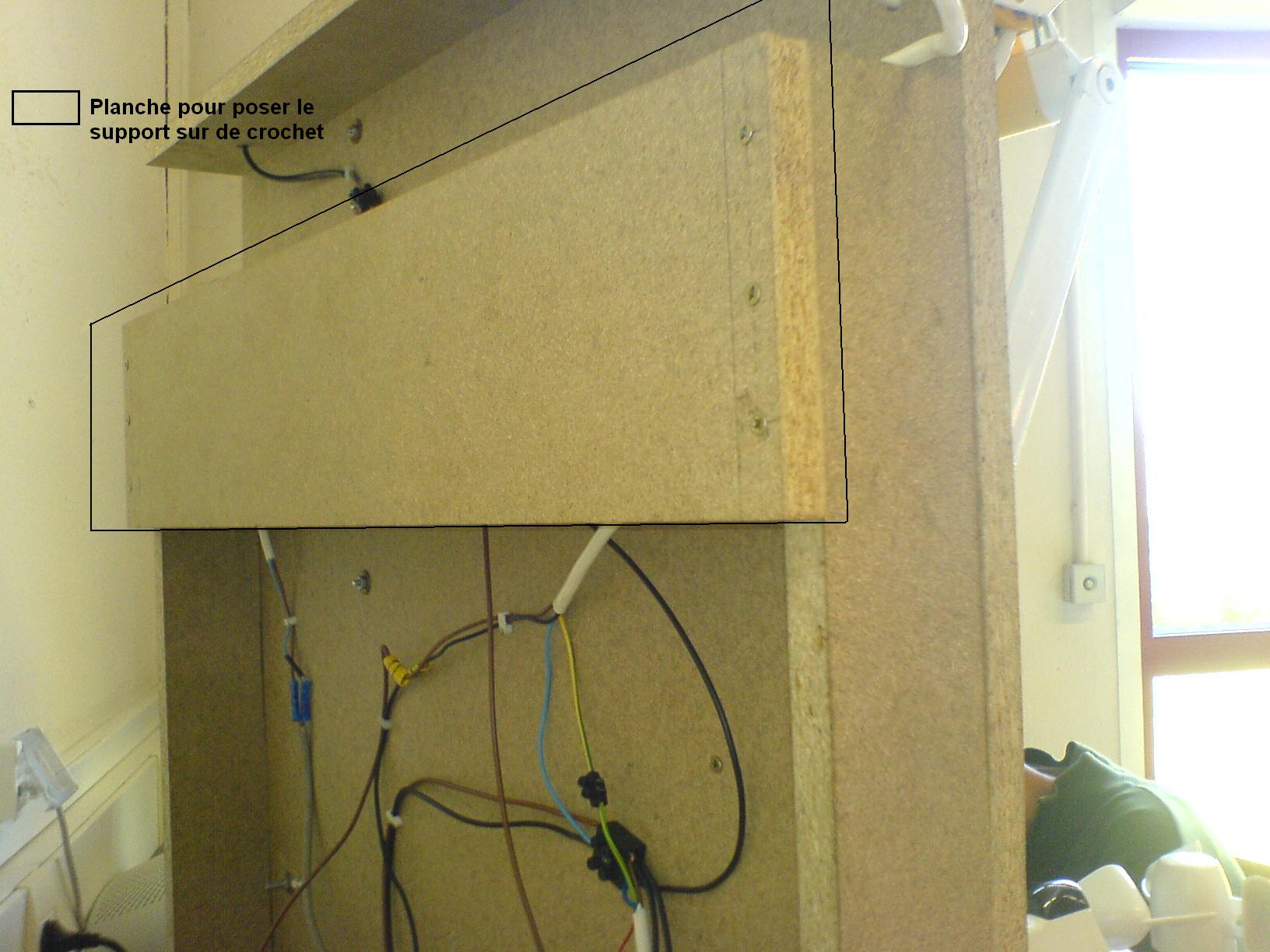

Pour fixer le support au mur nous avons installer une planche a l'arriere.Cette planche vien se poser contre le mur
et reposera sur des crochets (minimum 2) qui ceux ci seront fixer au mur.
Le store est ainsi sur son support mural et opérationnel
![]()
|
