Commande un automate (LOGO)





Le nom des entrées et sorties défini, nous avons cherché les équations pour le schéma en porte logique .Après plusieurs rectification et des tests favorables nous avons finalement établi les équations suivantes :

Equation de descente :



Equation de l'arret de la descente



Equation de la montée



Equation de l'arret de la monté

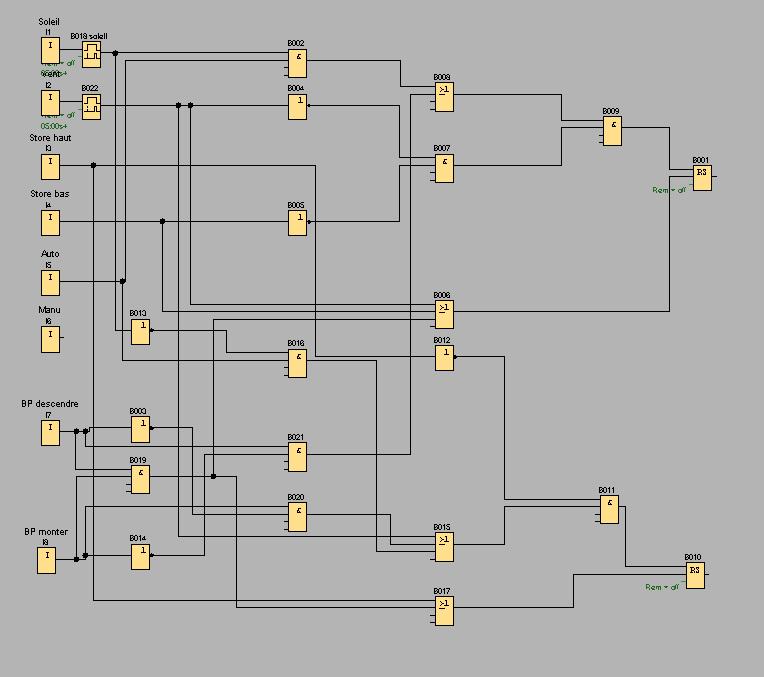

Les équations réalisées nous avons d'abord fait quelques crosquis du schéma puis l'avons mis sur l'ordinateur avec le programme "LOGO! ..." afin de le transferer sur l'automate. Le schéma de portes logiques nous donne donc :
